Case Study: Montageautomation
Montageautomation für Getriebe- und Antriebsbaugruppen
Kundenspezifische Automatisierungslösung für Werkstückträgerhandling, Scheibenbereitstellung, Bauteilhandling und prozessintegrierte Prüfabläufe in der Serienfertigung.

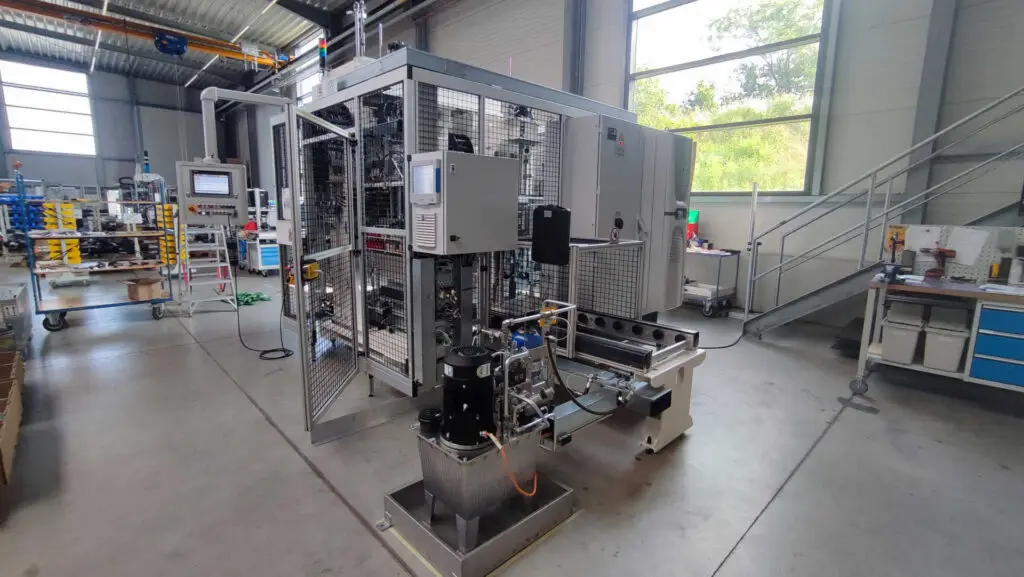

Für einen Kunden aus der Antriebs- und Getriebemontage haben wir eine kundenspezifische Automatisierungslösung für montageintegrierte Handhabungs-, Auswahl- und Prüfprozesse realisiert. Die Anlage wurde in eine bestehende Fertigungsumgebung eingebunden und verbindet mehrere prozesskritische Schritte in einem durchgängigen Ablauf. Werkstückträger werden gestoppt, ausgehoben, indexiert, gespannt und nach dem jeweiligen Prozessschritt wieder sicher in die Verkettung zurückgeführt.

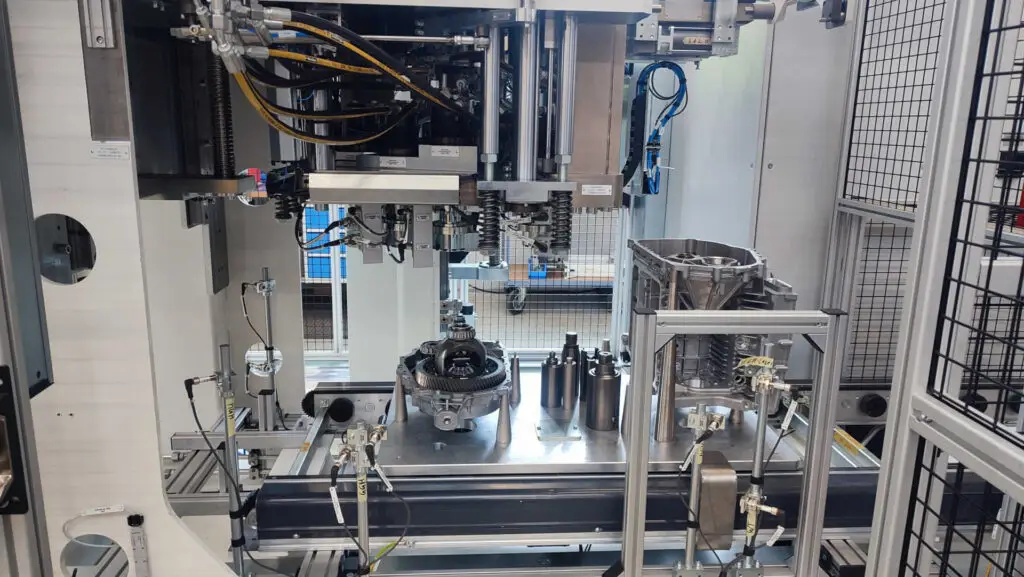

Ein zentraler Bestandteil der Lösung ist das automatisierte Handling von Pass- und Ausgleichsscheiben. Über NC-gesteuerte Scheibenmagazine werden berechnete Scheibenpositionen angefahren, die Bauteile mit einem Greifer entnommen, gegengemessen und i.O.- beziehungsweise n.i.O.-gerecht bereitgestellt. Dadurch werden Auswahlprozess, Bauteilhandling und Prozessabsicherung direkt miteinander verknüpft und der Montageablauf deutlich stabiler gestaltet.
Ergänzend dazu wurde die Lösung so ausgelegt, dass Gehäusebaugruppen automatisch aufgenommen, gespannt, angehoben und im Prozess weiterverarbeitet werden. In der Vorspannungsstation werden Werkstückträger eingetaktet, Datenträger gelesen, Gehäuse positioniert und über eine Greif-Schwenkeinheit weitere Komponenten automatisch aufgenommen, umgesetzt und prozessgerecht abgelegt. So verbindet die Anlage Werkstückträgerhandling, Scheibenbereitstellung, Bauteilbewegung und qualitätsrelevante Prozessschritte in einem abgestimmten Gesamtsystem für die Serienfertigung.
Das Ergebnis ist eine prozessintegrierte Automatisierungslösung für die Getriebe- und Antriebsmontage, die weit über klassische Messtechnik hinausgeht. Der Betreiber profitiert von einem stabilen Materialfluss, automatisiertem Komponentenhandling, sicherer Werkstückträgerführung und einer belastbaren Prozessabsicherung direkt in der Montage.
