Case Study: Mess- und Prüftechnik
Messung der tatsächlichen Lagervorspannung am Elektroantrieb
Direkte Messung der realen Lagervorspannung im verbauten Antrieb – automatisiert, reproduzierbar und integriert in den Serienprozess.

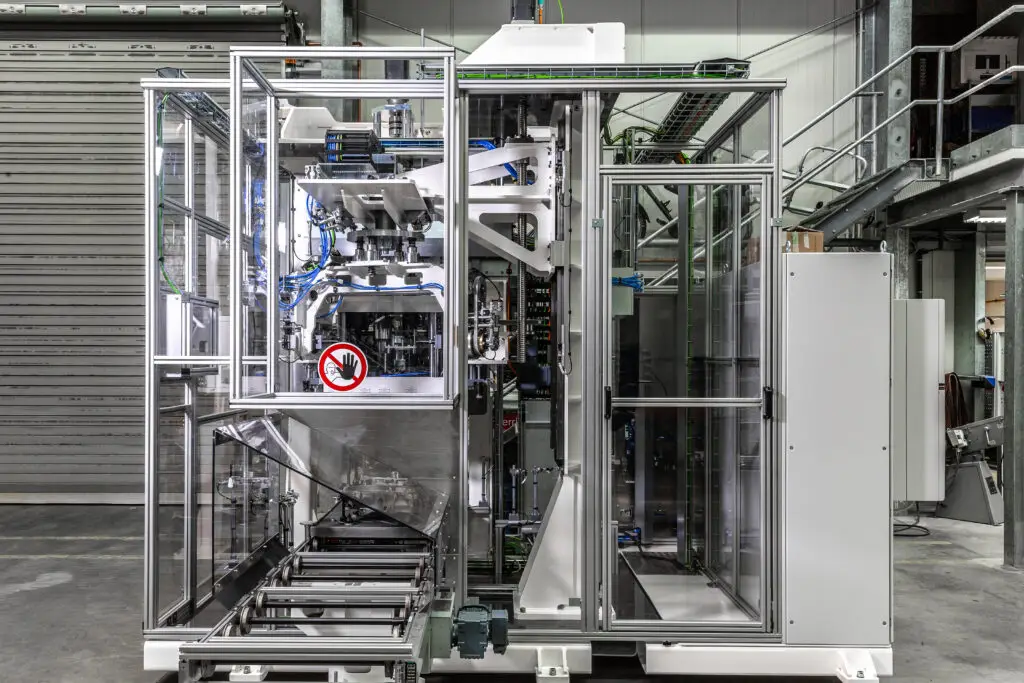

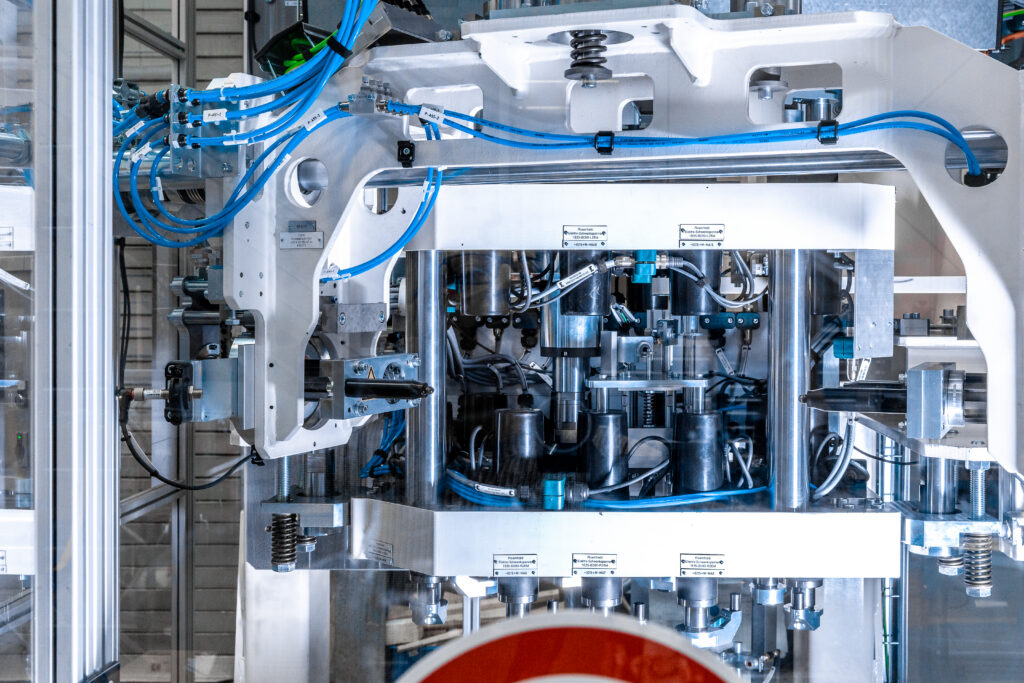

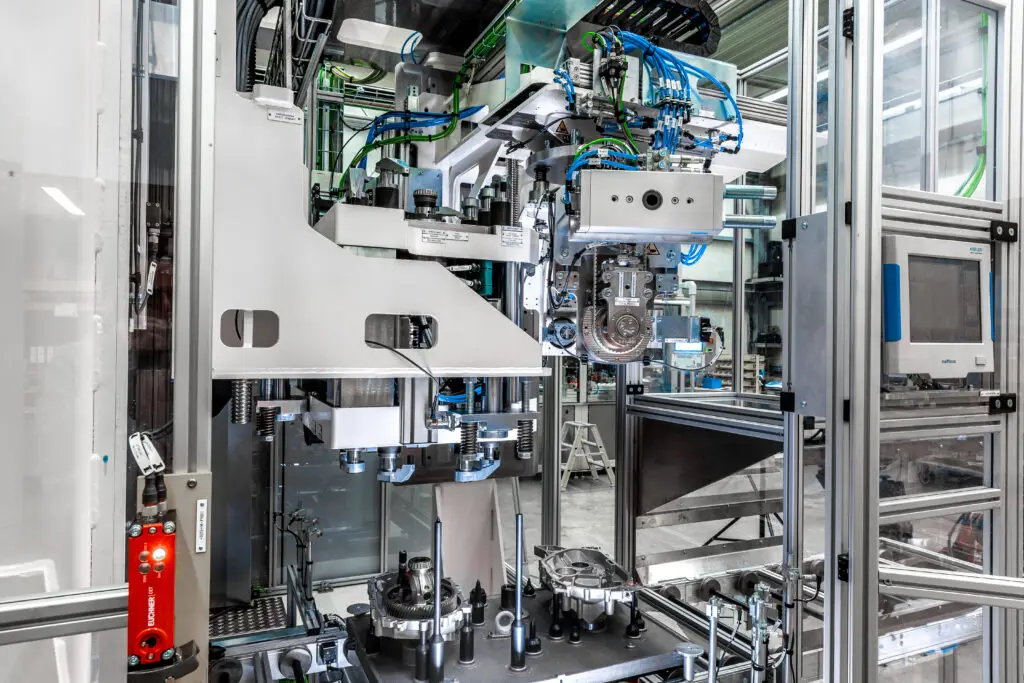

Für den Bereich Elektroantrieb haben wir einen kundenspezifischen Messprozess zur Erfassung der tatsächlichen Lagervorspannung im verbauten System realisiert. Ziel war es, die Vorspannung nicht nur rechnerisch oder indirekt zu bewerten, sondern unter realitätsnahen Montage- und Bewegungsbedingungen direkt am aufgebauten Antrieb zu messen. Dafür wird die Baugruppe im Prozess sicher positioniert, gespannt, angetrieben und unter definierten Bedingungen messtechnisch bewertet.
Die besondere Herausforderung lag in der Verbindung von präziser Messtechnik, sicherem Handling komplexer und schwerer Baugruppen sowie der vollständigen Integration in einen bestehenden Werkstückträger- und Fertigungsablauf. Gleichzeitig mussten reproduzierbare Messbedingungen, stabile Referenzierung, definierte Bewegungsabläufe und eine hohe Wiederholbarkeit sichergestellt werden. Dazu wurde der Messprozess so ausgelegt, dass Werkstückträgerintegration, Datenträgeranbindung, referenzgestützte Absicherung über Vergleichsgetriebe und ein automatisierter Messablauf zuverlässig im Serienprozess zusammenwirken.
Statt einer rein theoretischen Bewertung der Lagerverhältnisse entsteht so ein prozessintegrierter Prüfablauf, der die tatsächliche Lagervorspannung unter praxisnahen Bedingungen erfasst. Das schafft eine belastbare Grundlage für Qualitätssicherung, Prozessüberwachung und die Bewertung vorgelagerter Montageeinflüsse. Messdaten werden systematisch verfügbar gemacht, sodass Abweichungen früh erkannt, Trends bewertet und die Stabilität des Gesamtprozesses nachhaltig abgesichert werden können.
Das Ergebnis ist eine automatisierte, fertigungstaugliche Lösung zur Messung der realen Lagervorspannung im Elektroantrieb, die funktionskritische Zustände direkt im Verbauzustand bewertet und damit einen wesentlichen Beitrag zu Montagequalität, Funktionssicherheit und reproduzierbarer Serienfertigung leistet.
