Case Study: Mess- und Prüftechnik
Messen und Montieren von Hülsen mit µm-genauer Prozessabsicherung
Automatisierte Ausrichtung, kraftwegüberwachtes Fügen und direkte Inline-Prüfung für eine prozesssichere Hülsenmontage.

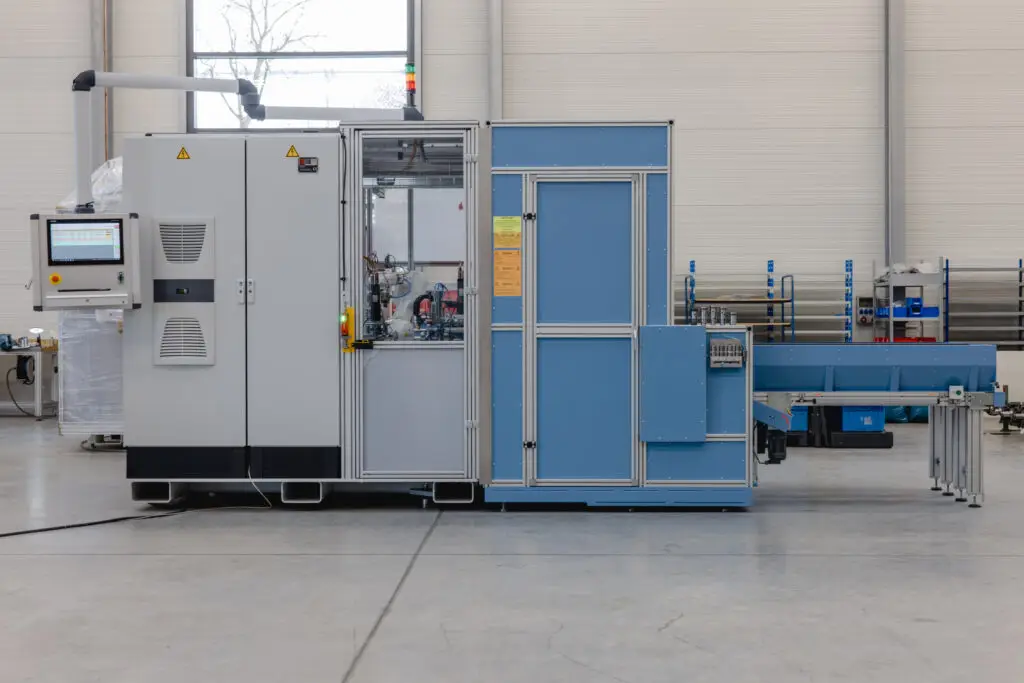

Für das Produkt Hülse haben wir eine kundenspezifische Mess- und Montageanlage realisiert, die automatische Zuführung, lageorientierte Bauteilausrichtung, kraftwegüberwachtes Fügen und anschließende Inline-Geometrieprüfung in einem durchgängigen Prozess verbindet. Ziel war es, Hülse und Welle im Serienprozess reproduzierbar auszurichten, prozesssicher zu fügen und die Qualität der Verbindung unmittelbar nach dem Montagevorgang abzusichern.
Die besondere Herausforderung lag in der Verbindung mehrerer anspruchsvoller Randbedingungen: kurze Zykluszeiten, mehrere Bauteilvarianten, die sichere Identifikation und Zuordnung der Teile, die präzise Ausrichtung vor dem Fügeprozess sowie eine hochgenaue Messung direkt in der Fertigungszelle. Gleichzeitig musste der Materialfluss stabil laufen und die Anlage in eine bestehende Produktionsumgebung mit Datenübergabe an die übergeordnete Leittechnik eingebunden werden.

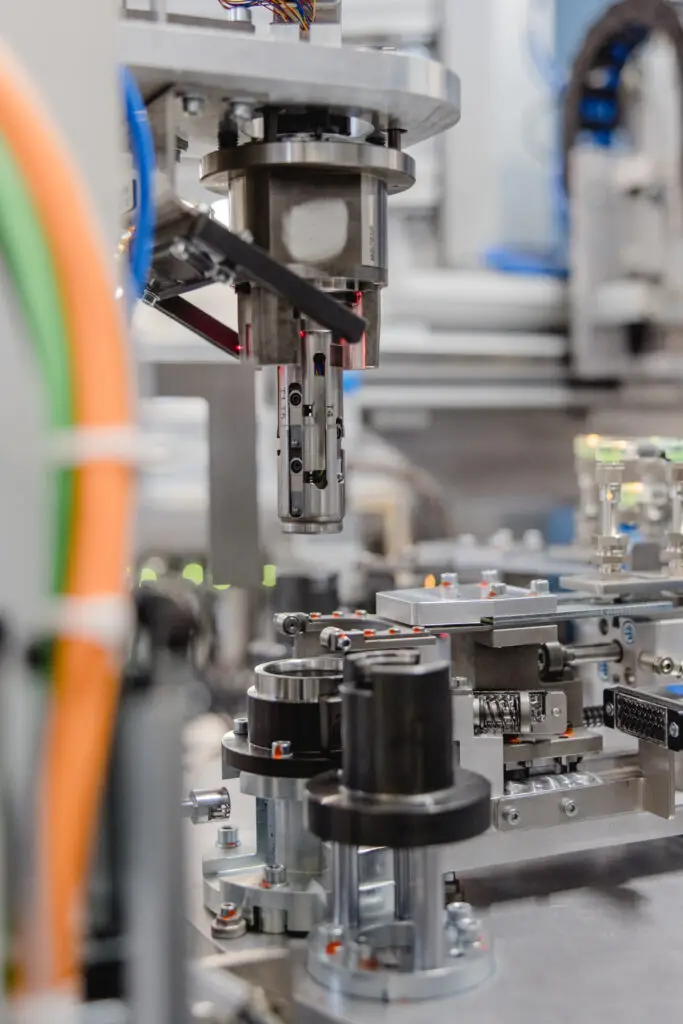

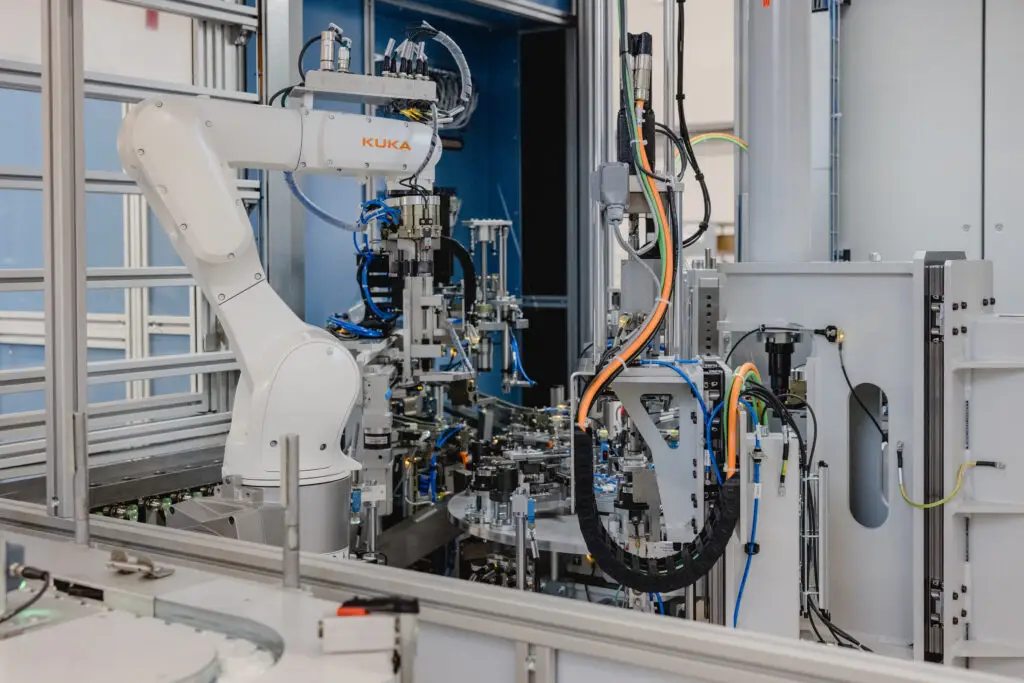

Statt einer isolierten Montage- oder Messstation wurde deshalb ein prozessintegriertes Gesamtkonzept umgesetzt. Die Hülse wird bereits in der Zuführung für den nachfolgenden Prozess ausgerichtet, identifiziert und lagegerecht bereitgestellt. Anschließend werden Welle und Hülse in der Zelle positionssicher orientiert, die Hülse kontrolliert eingepresst und der Fügeprozess über Kraft und Weg überwacht. Direkt danach folgt die Inline-Prüfung relevanter Geometriemerkmale, um Abweichungen unmittelbar nach dem Pressvorgang zu erkennen und die Qualität des gefügten Bauteils ohne zusätzlichen Prüfplatz zu bewerten.
Das Ergebnis ist eine fertigungstaugliche Montage- und Messlösung für Hülsen, die hohe Produktivität mit präziser Prozessabsicherung verbindet. Der Prozess schafft eine belastbare Grundlage für Qualitätssicherung, Rückverfolgbarkeit und stabile Serienfertigung und macht aus dem Fügeprozess einen kontrollierten, datenbasierten Qualitätsbaustein statt eines reinen Montagevorgangs.
